無線流量調節閥



1 組成結構

無線流量調節閥閥主要由控制部分、執行機構、機械閥門組成?？刂撇糠旨捎袩o線傳輸模塊；執行機構主要為電機驅動裝置；機械閥門主要有球閥等。

2 流量控制工作原理

無線電動流量調節閥機械閥門主要由閥體、自動調節閥塞、感壓膜片及設定流量的閥板及流量刻度盤構成。工作時，電動執行器將流量設定為所需值，當閥前后壓差Δp=p1-p3增大時，由于內部壓力p2增大使膜片帶動自動閥塞，將節流口減小，使出口處的壓差p2-p3保持不變，原設定流量也恒定不變，當Δp減小時，原設定流量趨于減小，此時，由彈簧作用將自動閥芯節流口增大，使出口處壓差仍保持不變，原設定流量恒定不變。

數據傳輸不同電動閥通過閥門編號區分。閥門編號為14為數字，以‘10’開頭，后面為手持器配置的用戶房間號信息。

3 型號分類

按照管件口徑不同可分為DN20、DN25、DN32、DN40等。

4 產品特點

直觀的液晶屏顯示：閥門面板上有液晶屏顯示，主要展示內容包括閥門狀態、流量設定值、閥門編碼、信號強度、電池電量等。

安全的防堵轉：當有異物進入閥體或者由于污垢堵轉后，閥門會自動切斷供電電流，防止燒壞電機。

方便的現場配置：閥門集成有紅外模塊，可以使用配套的紅外手持配置器將住戶信息錄入閥門內部作為編碼。方便現場施工安裝和后期維護。

靈活的現場操控：可以使用紅外手持配置器直接操作閥門開關。使用手持器將閥門關閉后，住戶溫控器無法再開啟閥門。

穩定的內部電源：流量調節閥使用內部鋰電池供電，無需外接電源。內置電池可支持超過3000次閥門操作，使用壽命超過6年。

良好的質量：閥體材料為精鑄304不銹鋼，防銹防腐蝕。流量調節閥采用平面密封的陶瓷閥板，確保關閉嚴密，無泄漏，耐磨損，轉動力矩小。

5 技術參數

表 3 無線電動流量調節閥參數表

工作電壓

DC 3.0V～4.2V

供電類型

內置鋰電池

工作溫度

-20℃～80℃

待機電流

≤6μA

無線收發平均工作電流

≤25mA

無線收發峰值電流

≤130mA

無線通信工作頻段

470MHZ

無線通信速率

4.8kbps

無線通信發射功率

19dbm±1dbm



無線通信接收靈敏度

-112dbm

防護等級

IP68

產品尺寸

80×75×130（單位：mm）

表 4 閥體口徑及規格參數

規格

球通徑

長（L）

寬（S）

高（H）

流量范圍（m3/h）

kvs值

DN20

20

100

70

200

0.1-0.9

2.2

DN25

25

110

70

200

0.2-1.5

3.5

DN32

32

126

70

200

0.5-4

8

*長、寬、高單位均為mm

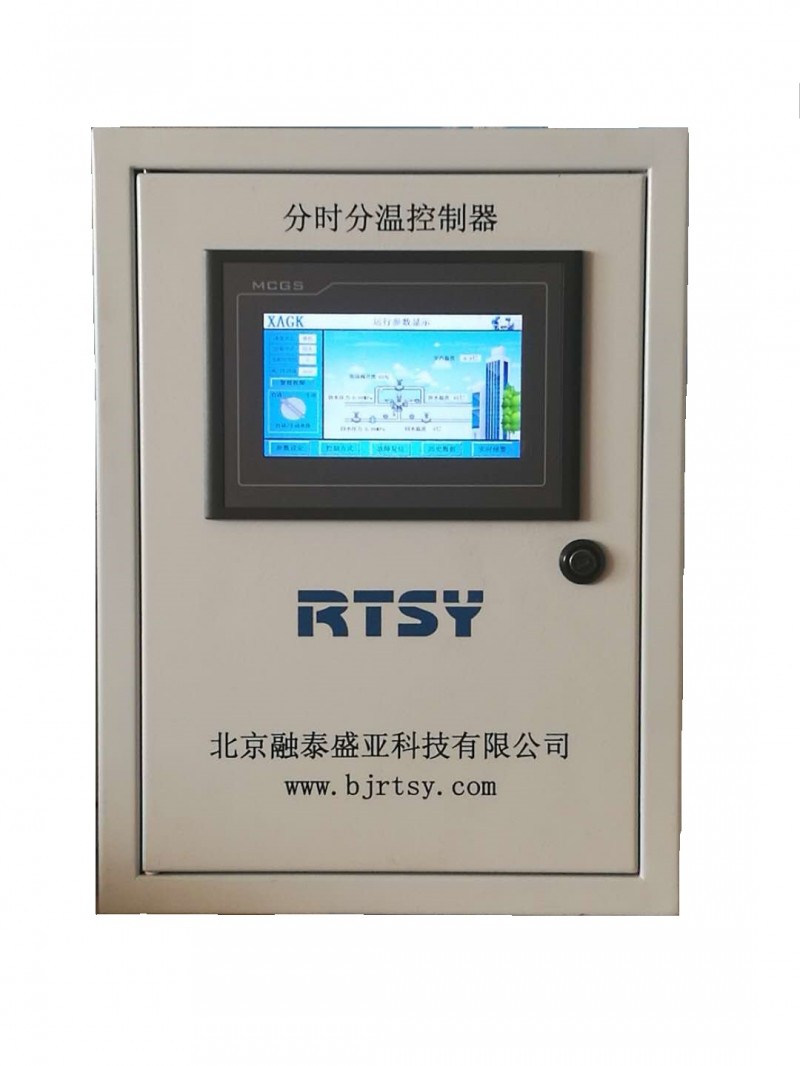

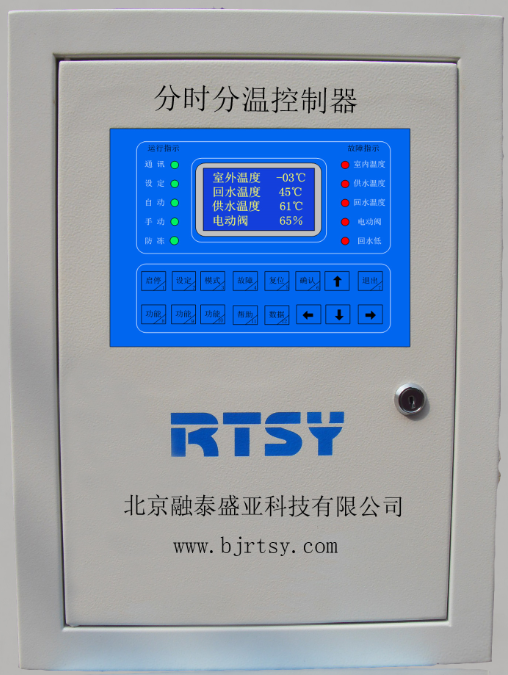

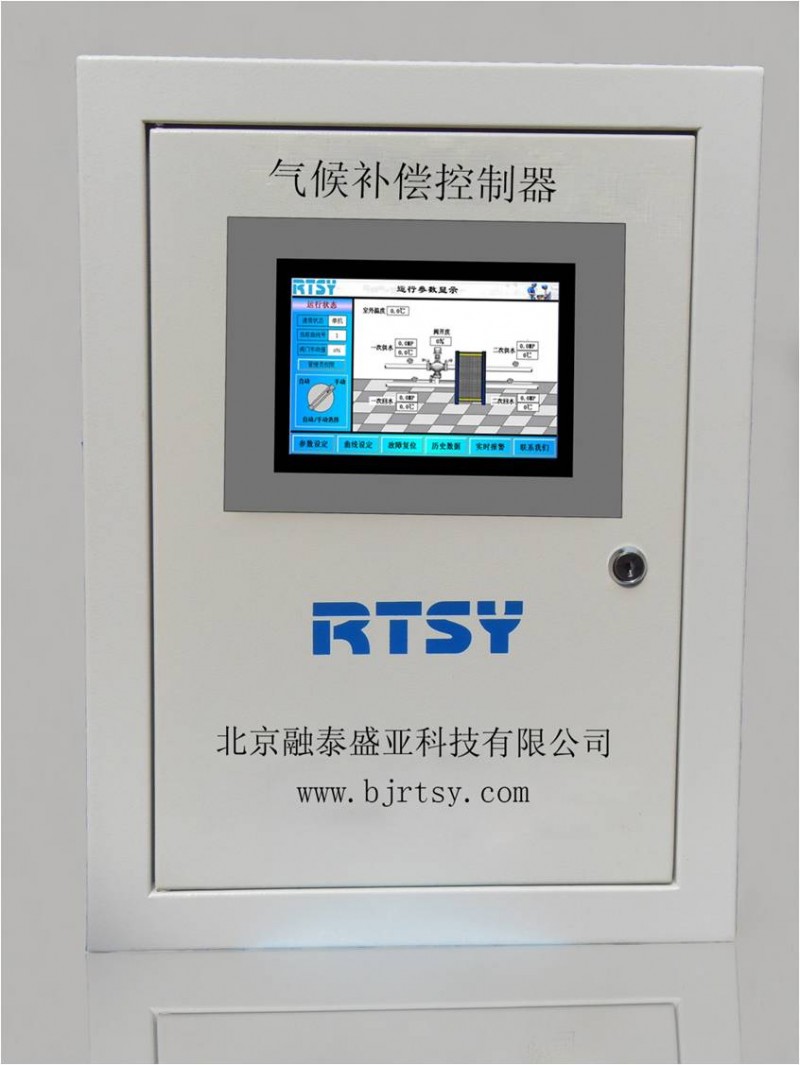

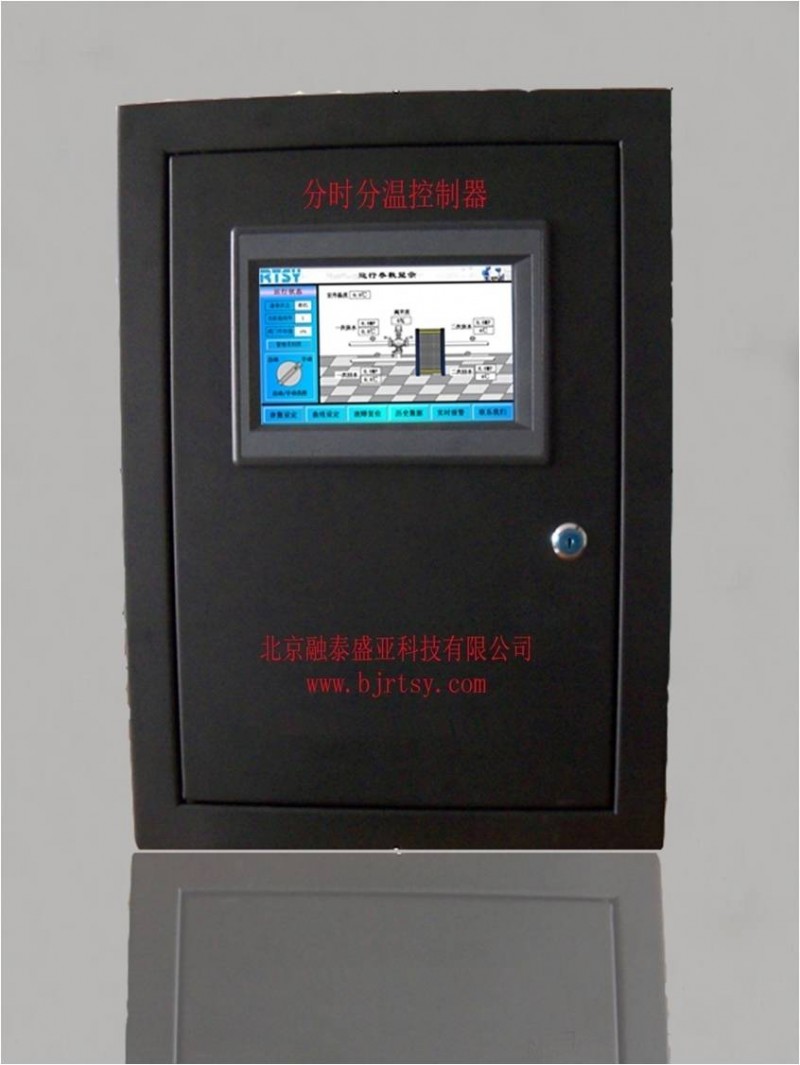

融泰盛亞有限公司產品展示：氣候補償器；氣候控制系統; 樓宇分時分溫控制器；分時分溫控制器；PLC變頻控制系統；換熱站無人值守控制系統；分布式控制系統；燃?xì)忮仩t控制；熱源綜合控制；管網平衡閥， 校園節能總控系統；循環泵變頻控制；無線室內溫度采集器 ; 水質檢測儀，無線流量電動調節閥，手持設備巡檢儀， 室外溫度采集器，泵站自動化控制，水表集抄系統，水質在線監測儀，大用戶水表集抄系統，手持巡檢儀，智能語音報警儀，人員非法闖入報警系統，電機參數采集系統，商用直飲機遠程控制系統，小型直營機控制系統，小型直營機控制系統，直飲機收費系統，直飲機水質在線監測設備，直營機狀態監測系統，水位監測儀，數據遠傳設備，戶外太陽能供電系統，河道水質遠程監測，IC卡灌溉系統，水質流量采集遠傳監測設備，北京融泰盛亞供暖設備，水產設備詳細資料，請來電咨詢或網上查閱:
